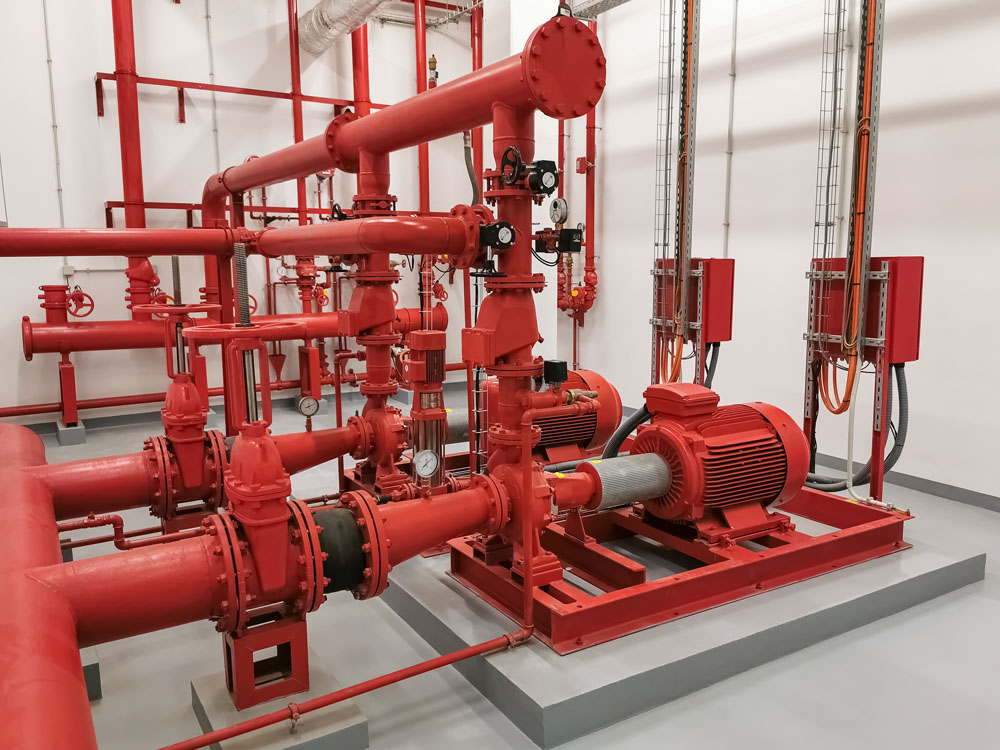

Desain sistem fire pump yang tepat sering diibaratkan sebagai jantung dari seluruh instalasi proteksi kebakaran. Sedikit kesalahan saja bisa membuat kebakaran sulit dikendalikan karena tekanan dan debit air yang dihasilkan sistem tidak sesuai dengan kebutuhan.
Melalui artikel ini, Lumeshield akan membahas komponen apa saja yang harus diperhatikan agar sistem fire pump Anda benar-benar bekerja optimal.
Apa Itu Fire Pump dan Kenapa Penting dalam Fire Protection System?
Fire pump adalah pompa khusus yang tugasnya menaikkan tekanan dan debit air untuk sistem pemadam kebakaran berbasis air.
Cara kerja pompa ini adalah dengan mengambil air dari sumber (tandon, reservoir, atau jaringan PDAM) lalu menekan dan mendorongnya ke jaringan pipa pemadam. Dengan demikian, tekanan air bisa naik sesuai kebutuhan desain.
Pompa ini akan bekerja otomatis ketika tekanan di pipa turun akibat beroperasinya sprinkler atau hidran saat kebakaran. Tanpanya, jangkauan semprotan hidran atau sprinkler akan tidak sesuai dengan kebutuhan. Akibatnya api sulit dikendalikan, lalu risiko kerusakan dan korban jiwa meningkat.

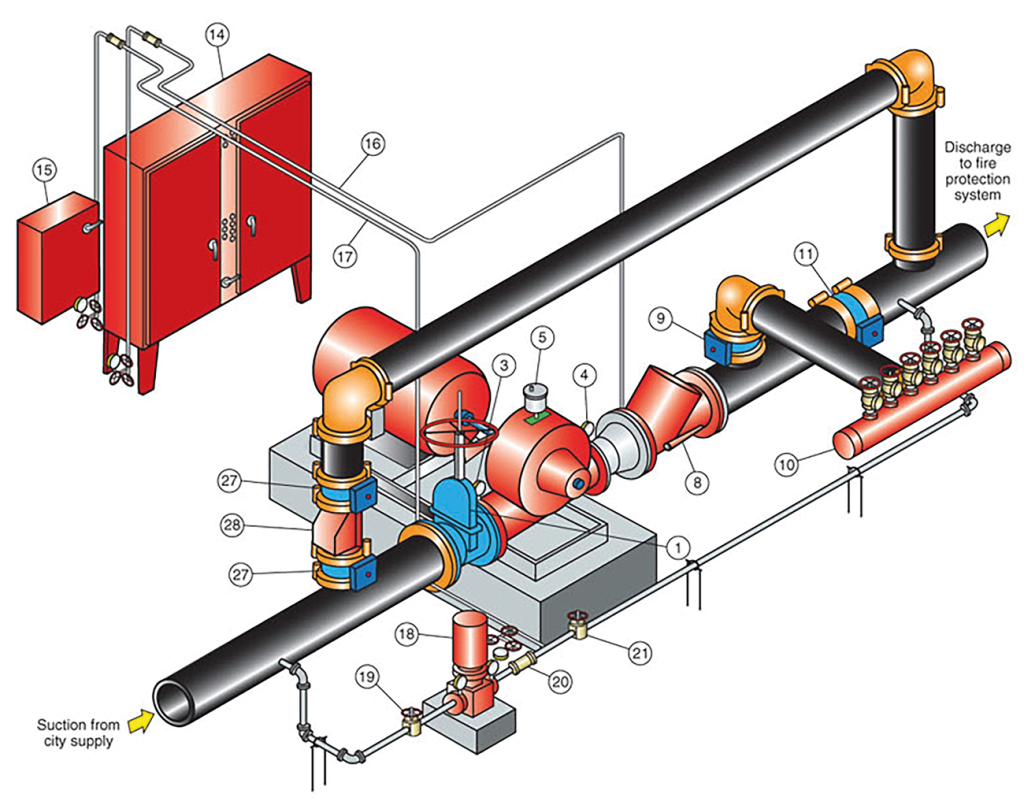

Komponen Utama dalam Desain Sistem Fire Pump
1. Electric/Diesel Fire Pump
Electric fire pump adalah pompa utama yang digerakkan oleh listrik. Pompa ini akan menyala otomatis saat tekanan air turun signifikan, seperti ketika sprinkler atau hydrant aktif. Fungsinya adalah memompa air bertekanan tinggi ke seluruh jaringan.

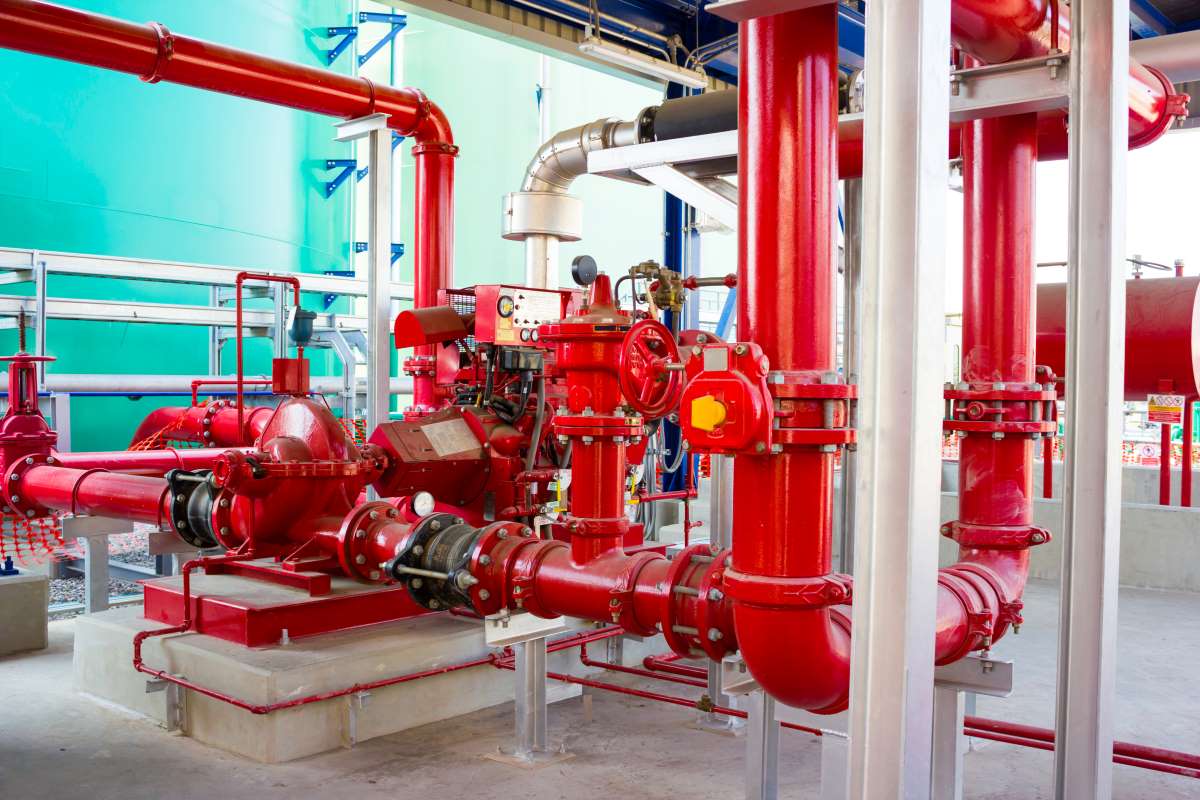

Sementara itu, diesel fire pump berfungsi sebagai cadangan jika listrik mati. Pompa ini menggunakan mesin diesel untuk menjaga aliran air tetap kuat selama kebakaran terjadi berkepanjangan.
2. Jockey pump
Jockey pump memiliki fungsi utama mempertahankan tekanan air pada pipa distribusi saat tidak ada kebakaran. Tujuannya adalah menjamin sistem selalu dalam kondisi siap pakai dengan tekanan stabil. Pompa ini memiliki kapasitas kecil dan langsung terhubung ke jaringan pompa utama.
Jockey pump menyala otomatis saat ada penurunan tekanan ringan akibat kebocoran kecil atau perubahan minor di pipa. Namun, jika tekanan terlalu besar, pompa ini akan mati dan sinyal diteruskan ke controller untuk mengaktifkan pompa utama.
3. Controller
Controller (atau control panel) berfungsi memerintahkan pompa mana yang harus menyala berdasarkan tingkat penurunan tekanan. Komponen ini berperan sebagai “otak” sistem yang memantau tekanan air secara real-time melalui sensor.
4. Header & pipe system
Header adalah pipa utama distribusi yang menghubungkan keluaran semua pompa ke jaringan hidran dan sprinkler. Komponen ini juga berfungsi untuk memastikan air bertekanan merata ke seluruh bangunan.
Pipe system mencakup pipa hisap (dari sumber air), pipa tekan (ke header), serta valve, fitting, dan pressure gauge untuk mengontrol aliran dan mengukur performa. Sistem ini dirancang kuat anti-korosi dengan diameter besar agar tidak ada hambatan aliran, sehingga air mencapai titik terjauh dengan tekanan optimal.
Jenis-jenis Fire Pump untuk Sistem Proteksi Kebakaran
Fire pump dapat dibedakan menjadi beberapa jenis berdasarkan desain dan sumber daya penggeraknya. Namun, pompa yang bekerja dengan gaya sentrifugal paling umum digunakan dalam sistem pemadam kebakaran. Berikut pengelompokannya.
1. Horizontal split case pump
Horizontal split case pump paling populer untuk gedung besar karena mampu menghasilkan tekanan dan aliran air tinggi secara stabil, tahan lama berjam-jam saat kebakaran.
Kotaknya bisa dibuka samping tanpa melepas pipa sehingga perawatan mudah dan ideal untuk dipasangdi lantai dasar dengan sumber air dangkal.
2. Vertical turbine pump
Vertical turbine pump memiliki impeller yang berada di bawah tanah atau dalam sumur dalam. Pompa ini ideal untuk menarik air dari sumber dalam seperti reservoir bawah tanah atau sungai.
Desainnya ramping sehingga hemat ruang dan bisa dipasang di area sempit. Fire pump ini memiliki kemampuan mengatasi kedalaman hisap hingga puluhan meter tanpa kehilangan tekanan. Vertical turbine pump sering digunakan di pabrik atau bangunan yang dekat dengan sumber air alami.
3. In-line pump
In-line pump dipasang langsung di garis pipa seperti silinder lurus. Hal ini membuat instalasinya jauh lebih sederhana karena tidak memerlukan fondasi besar dan ruang luas.
In-line pump efisien untuk sistem dengan debit sedang hingga tinggi, dengan aliran air yang merata karena desainnya memungkinkan pipa masuk-keluar sejajar. Jenis fire pump ini merupakan pilihan yang pas untuk retrofit atau upgrade sistem yang sudah terpasang di gedung bertingkat.
4. End suction pump
End suction pump memiliki konfigurasi dengan saluran masuk pada satu ujung dan saluran keluar pada ujung lainnya. Desainnya sederhana. Oleh karena itu, jenis fire pump yang satu ini umum dipakai di fasilitas komersial standar karena biayanya murah.
End suction pump lebih tepat untuk kebutuhan debit tinggi dan tekanan besar. Bisa dibilang pompa ini adalah kebalikan dari in-line pump. Meski butuh tempat yang lebih luas, jenis fire pump ini lebih mudah dalam hal pemeliharaannya.
Cara Menentukan Kapasitas Fire Pump (Flow & Pressure)
Menentukan kapasitas fire pump bukan sekadar memilih pompa dengan ukuran terbesar. Tujuannya adalah memastikan sistem hydrant atau sprinkler mendapat aliran (flow) dan tekanan (pressure) yang cukup pada titik paling jauh saat kondisi darurat.
Inilah faktor-faktor yang perlu diperhatikan beserta contoh skenario perhitungannya.
1. Perhitungan hydraulic demand
Hydraulic demand adalah kebutuhan minimum debit dan tekanan di titik terjauh sistem pemadam agar proteksi bekerja sesuai standar seperti NFPA, SNI, atau FM Global.
Komponen hydraulic demand biasanya mencakup:
- Kebutuhan flow: misalnya 500–1000 GPM untuk hydrant, tergantung jumlah hydrant yang harus bekerja bersamaan.
- Kebutuhan tekanan minimum: misalnya 7 bar pada hydrant di titik terjauh.
- Kerugian tekanan (pressure loss) dalam pipa, fitting, valve, dan elevasi.
Perhitungan ini melibatkan hydraulic calculation untuk memastikan air cukup sampai titik yang paling jauh dan tekanan tidak turun di bawah batas standar.
2. Kebutuhan gedung/industri
Setiap gedung atau industri punya karakteristik risiko yang berbeda, sehingga kebutuhan fire pump pun tidak sama. Fire pump harus memenuhi demand sistem yang paling besar, atau kombinasi sistem tertentu sesuai standar.
Faktor-faktor yang memengaruhi desain sistem fire pump antara lain:
- Jenis bangunan atau proses industri: Gudang logistik umumnya membutuhkan kapasitas sprinkler besar. Pabrik kimia mungkin memerlukan foam system & hydrant dengan flow besar.
- Luas area yang dilindungi: Semakin luas area, semakin besar flow yang dibutuhkan.
- Tinggi bangunan: Bangunan bertingkat memerlukan tekanan tambahan untuk mengatasi elevasi.
- Jenis sistem proteksi kebakaran: Setiap fasilitas membutuhkan sistem hidran, sprinkler, foam, atau water spray.
3. Contoh skenario perhitungan
Agar lebih mudah dipahami, kita coba ambil contoh dari sistem hidran di pabrik.
Diketahui:
- Jumlah hydrant yang harus bekerja bersamaan: 2 unit
- Kebutuhan flow tiap hydrant: 500 GPM
- Tekanan minimum di nozzlenya: 7 bar
- Jarak pipa terjauh menimbulkan pressure loss: 1.5 bar
- Perbedaan elevasi dari pompa ke titik terjauh: 15 meter (≈1.5 bar)
Langkah perhitungannya, pertama, hitung total flow.
2 hydrant × 500 GPM = 1000 GPM
Selanjutnya, hitung total pressure yang dibutuhkan.
Tekanan minimum di ujung hydrant: 7 bar
Loss di pipa: 1.5 bar
Loss karena elevasi: 1.5 bar
Total pressure = 7 + 1.5 + 1.5 = 10 bar
Hasilnya, pompa harus memiliki kapasitas sekitar:
Flow: 1000 GPM
Pressure: 10 bar (±144 psi)
Persyaratan Instalasi Fire Pump (Sesuai SNI & NFPA)
Standar terbaru untuk instalasi fire pump di Indonesia adalah SNI 6570:2023 yang mencakup persyaratan untuk desain sistem, instalasi, dan pemenuhan kebutuhan air/tekanan saat darurat.
Standar ini adalah versi revisi dari SNI 03-6570-2001 yang sebelumnya membahas syarat pemasangan fire pump di gedung, termasuk kelengkapan pompa, panel kontrol, katup, suplai air, daya, dan prosedur uji awal/serah terima.
SNI 6570:2023 mengadopsi NFPA 20 (edisi 2022) sebagai acuan utama desain fire pump: jenis pompa, driver listrik/diesel, controller, pipa suction/discharge, hingga commissioning & testing. Implikasi standar ini terhadap desain sistem fire pump antara lain:
- Jockey Pump Controller harus bisa auto start/stop berdasarkan pressure switch.
- Main Pump Controller harus bisa beroperasi secara manual, otomatis, dan test mode. Dapat menampilkan indikator status lengkap (Power, Run, Alarm). Memiliki Auto Start dari pressure switch, flow switch, dan manual remote.
- Automatic Transfer Switch (ATS) harus bisa memindahkan suplai daya ke genset <10 detik.
Standar NFPA 14 (Standard for the Installation of Standpipe and Hose Systems) dan NFPA 13 (Standard for the Installation of Sprinkler Systems) juga digunakan untuk melengkapi NFPA 20.
Kapan Anda Perlu Konsultan Desain Sistem Fire Pump Profesional?
Demi menjaga keamanan fasilitas dan keselamatan penggunanya, desain sistem fire pump perlu mendapat perhatian sejak awal. Menggunakan jasa konsultan desain fire pump profesional akan membantu mencegah kesalahan perhitungan. Anda juga dapat memastikan kelancaran audit regulator, kesiapan klaim asuransi, dan kepatuhan terhadap standar keselamatan.
Anda bisa menggunakan jasa Fire Protection System Design dari Lumeshield jika membutuhkan konsultasi terkait desain sistem fire pump. Layanan kami mencakup perhitungan kapasitas, tekanan, dan layout pompa sesuai standar NFPA dan SNI untuk memastikan suplai air stabil dan andal.
Melalui motto #SafetyThroughDesign, kami percaya bahwa keselamatan berawal dari desain sistem yang tepat. Hubungi kami sekarang sebelum masalah serius terjadi di fasilitas Anda!
